HYDRA-JAWS™

Solución variable completa para cambio rápido de moldes

Los sistemas Hydra-Jaws™ se envían preparados para una fácil instalación. Simplemente atornille las placas en las placas de la máquina, instale distribuidores, coloque clamps en las ranuras, conecte las mangueras y estará listo para la producción.

Una vez que las pinzas hidro-mecánicas Hydra-Jaws ™ se mueven a su posición, se aplica presión hidráulica creando una gran fuerza de sujeción. Durante la producción, los clamps se bloquean mecánicamente y no requieren presión hidráulica. Esta combinación le permite disfrutar tanto de la potencia como de la velocidad de la sujeción hidráulica y la seguridad de las cerraduras mecánicas.

Hydra-Jaws Mounted Plate

Quick Mold Change QMC

Ubique el molde usando la ranura guía de ubicación del molde y cierre la placa móvil. Mueva los clamps a su posición para sujetarlas.



Quick Mold Change QMC

Aplique presión hidráulica a los clamps y configure los bloqueos mecánicos.



hydra-jaws-directions-3

Libere la presión hidráulica y desconecte la fuente de alimentación hidráulica del sistema.



INFORMACION DIMENSIONAL

PESO TIPICO MAXIMO DE MOLDE*** (POR PLACA) TIPO DE SISTEMA (NUMERO DE PARTE) TAMAÑO TIPICO DE MAQUINA (TON) TAMAÑO DE PLACA** (H) TAMAÑO DE PLACA** (V) DISTANCIA ENTRE BARRAS** (X) DISTANCIA ENTRE BARRAS**(Y) RANURA GUIA ESPESOR DEL SISTEMA (POR PLACA) DIAMETRO ANILLO CENTRADOR ALTURA/RANGO DE SUJECION NOMINAL FUERZA DE SUJECION (lbs./clamp) PESO DEL CLAMP
6,000 lbs.
(3,500 lbs.)		 J8661 50-400 18 18 10 10 N/A 1¼” 4” 1.00
1.25
1.50
1.75
2.00		 ¾” – 1¼”
1” – 1½”
1¼”- 1¾”
1½” – 2”
1¾” – 2¼”		 3,500 5 lbs.
50-400 21 20 12 10 N/A 1¼” 4”
50-400 23 21 13 11 OPT 1¼” 4”
50-400 25 23 15 11½ OPT 1¼” 4”
50-400 27 25 16 13 OPT 1¼” 4”
50-400 30 30 18 18 STD 1¼” 4”
50-400 33 33 18 18 STD 1¼” 4”
50-400 36 36 20 20 STD 1¼” 4”
50-400 40+** 40+** – – STD 1¼” 4”
10,000 lbs.
(6,000 lbs.)		 J8825 450-750 48+** 48+** 28 28 STD 1¼” 4” 1.00
1.25
1.50
1.75
2.00
2.25
2.50		 ⅞” – 1¾”
1⅛” – 2”
1⅜” – 2¼”
1⅝” – 2½”
1⅞” – 2¾”
2⅛” – 3”
2⅜” – 3¼”		 8,000 13 lbs.
450-750 53+** 53+** 33 33 STD 1¼” 4”
450-750 55+** 55+** – – STD 1¼” 4”
25,000 lbs.
(15,000 lbs.)		 J8835 800-1,800 55+** 55+** – – STD 1⅝” 4” 1.50
1.75
2.00
2.25
2.50		 1¼” – 2½”
1¼” – 2½”
1¼” – 2½”
1½” – 2¾”
1¾” – 3”		 17,000 29 lbs.



* Otras alturas de sujeción disponibles

** Las placas para los sistemas a menudo se fabrican por encargo. Póngase en contacto con un representante de PFA para obtener ayuda.

*** El peso típico del molde se basa en el peso nominal por placa con una división de peso típica de 60/40%. Las clasificaciones por placa se basan en clasificaciones históricas para moldes típicos con fuerzas de apertura (bajas) típicas. Los moldes que no están divididos de manera uniforme deben ser dimensionados por placa utilizando la mitad más pesada. Como algunas aplicaciones de moldes pueden implicar fuerzas de apertura mayores que las típicas u otras fuerzas en los clamps, el tamaño del clamp debe verificarse y seleccionarse en función de la aplicación de molde más exigente para la máquina y de acuerdo con las pautas de fuerza de sujeción de la planta.

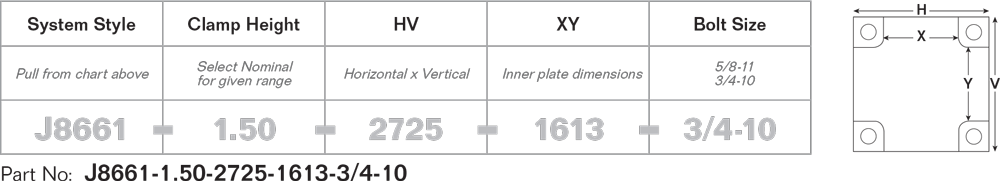

IDENTIFIQUE SU NUMERO DE PARTE

qmc-system-part-number

ESPECIFICACION DE CLAMPS HYDRA-JAWS™

Modelo 661L Modelo 825L Modelo 835L
Fuerza de sujeción a 5,000 PSI 3,500 lbs. 8,000 lbs. 17,000 lbs.
Tamaño de perno roscado ⅝” – 11 ¾” – 10 1” – 8
Tipo de rosca/ranura en T ¾” or 1” ¾” or 1” 1”
A 5.25” 7.5” 9.6”
B 1.75” 2.50” 4.00”
C** CLH*
1.00
1.25
1.50
1.75
2.00
2.25
2.50		 Rango de sujeción nominal
¾” – 1¼”
1” – 1½”
1¼”- 1¾”
1½” – 2”
1¾” – 2¼”
2” – 2½”
2¼” – 2¾”		 Rango de sujeción nominal
⅞” – 1¾”
1⅛” – 2”
1⅜” – 2¼”
1⅝” – 2½”
1⅞” – 2¾”
2⅛” – 3”
2⅜” – 3¼”		 Rango de sujeción nominal
No disponible
No disponible
1¼” – 2½”
1¼” – 2½”
1¼” – 2½”
1½” – 2¾”
1¾” – 3”
D** CLH*
1.00
1.25
1.50
1.75
2.00
2.25
2.50		 3.75
4.00
4.25
4.50
4.75
5.00
5.25		 4.75
5.00
5.25
5.50
5.75
6.00
6.25		 —
—
7.00
7.00
7.00
7.25
7.50
E (Nariz sobre placa) .75” .87” 1.00”
F (Cuerpo sobre placa) 1.10” 2.00” 2.60”
Peso (approx.) 5 lbs. 13 lbs. 32 Lbs.

t-slot-bolt* Altura de sujeción nominal para la selección del número de parte. Rango de sujeción real para la unidad seleccionada está enumerada en la tabla. Otros tamaños disponibles.

C ** y D ** = El rango de sujeción del producto y la dimensión de altura están relacionados con el espesor nominal de la placa de sujeción (CLH) elegido. Deje un espacio libre de altura de 1″ para variaciones nominales y actuación.

Los clamps están provistos con perno para ranura en T (A) o perno totalmente roscado y tuerca en T (B), dependiendo de la disponibilidad.
